滾筒式烘干機詳情
鋸末烘干機主要由筒體裝置前后托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。(與烘干機配套的附屬設備:燃燒室、喂料出料設備、收塵設備等均不屬本機范圍)。主要用于選礦、建材、冶金、化工等部門烘干濕度或粒度的物料?;剞D(zhuǎn)烘干機對物料的適應性強,可以烘干各種物料,且設備操作簡單可靠,故得到普遍采用。
鋸末烘干機工作原理
鋸末烘干機的熱源來自燃燒裝置,本烘干機采用順流式加熱方式。因此需要烘干的物料,從進料箱、進料溜進入筒體,即被螺旋抄板推向后。由于烘干機傾斜放置,物料一方面在重力和回轉作用流向后端,另一方面物料被抄板反復抄起,帶至上端再不斷地?fù)P撒下來,使物料在筒內形成均勻的幕簾,充分與筒內的熱氣流進行熱交換,由于物料反復揚撒,所含的水分逐漸被烘干,從而達到烘干的目的。
烘干機型號規格mm | 烘干機轉速(r/min) | 烘干機斜度(%) | 烘干機進氣溫度℃ | 烘干機生產能力(t/h) | 烘干機配用動力 |
GZJ800×8000 | 3.8 | 5 | <700 | 0.8-2.0 | 5.5 |
GZJ900×10000 | 3.8 | 5 | <700 | 1.0-2.3 | 7.5 |
GZJ1200×10000 | 3 | 5 | <700 | 1.8-3.5 | 11 |
GZJ1500×12000 | 2.08 | 5 | <800 | 3.3-6.5 | 15 |
GZJ1500×14000 | 3.79 | 5 | <800 | 4.5-7.5 | 18.5 |
GZJ1800×14000 | 2.08 | 5 | <800 | 5-8 | 22 |
GZJ2200×12000 | 4.7 | 5 | ≤700 | 6-10 | 22 |
GZJ2200×16000 | 4.5 | 5 | ≤700 | 7-12 | 30 |
GZJ2400×18000 | 4 | 5 | <800 | 10-13 | 37 |
間接傳熱式烘干機 | ||||
規格型號 | 內筒外徑 | 筒內容積(m3) | 筒內斜度(%) | 進氣溫度(℃) |
Ф1.5×15m Ф1.5×17m Ф1.5×19m | 500 | 20.27 22.97 25.68 | 3—5 | 850 |
Ф1.8×21m Ф1.8×23m Ф1.8×25m | 650 | 35.91 39.33 42.75 | 3—5 | 850 |
Ф2.2×21m Ф2.2×23m Ф2.2×25m | 800 | 58.10 63.61 69.15 | 3—5 | 850 |

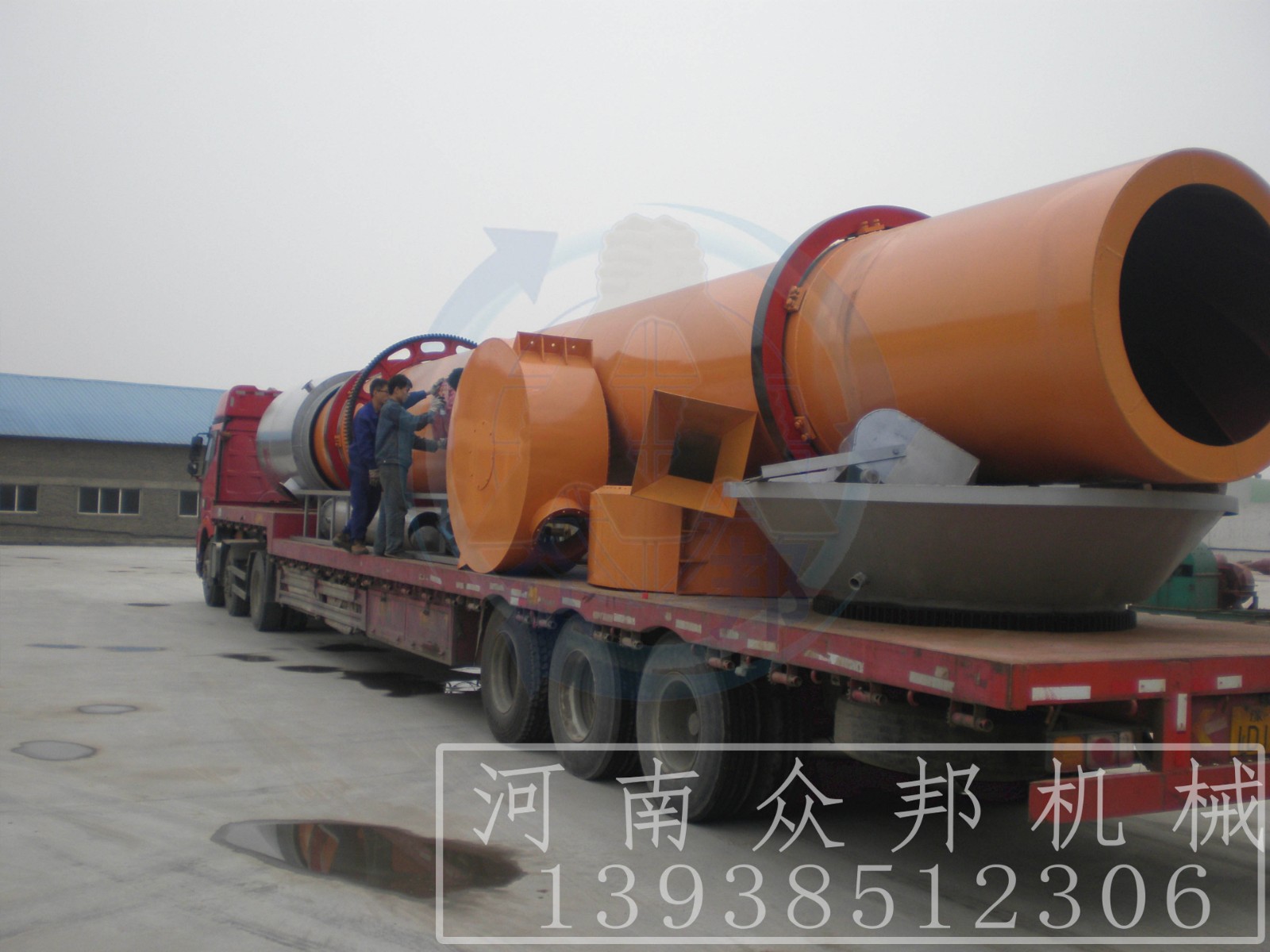

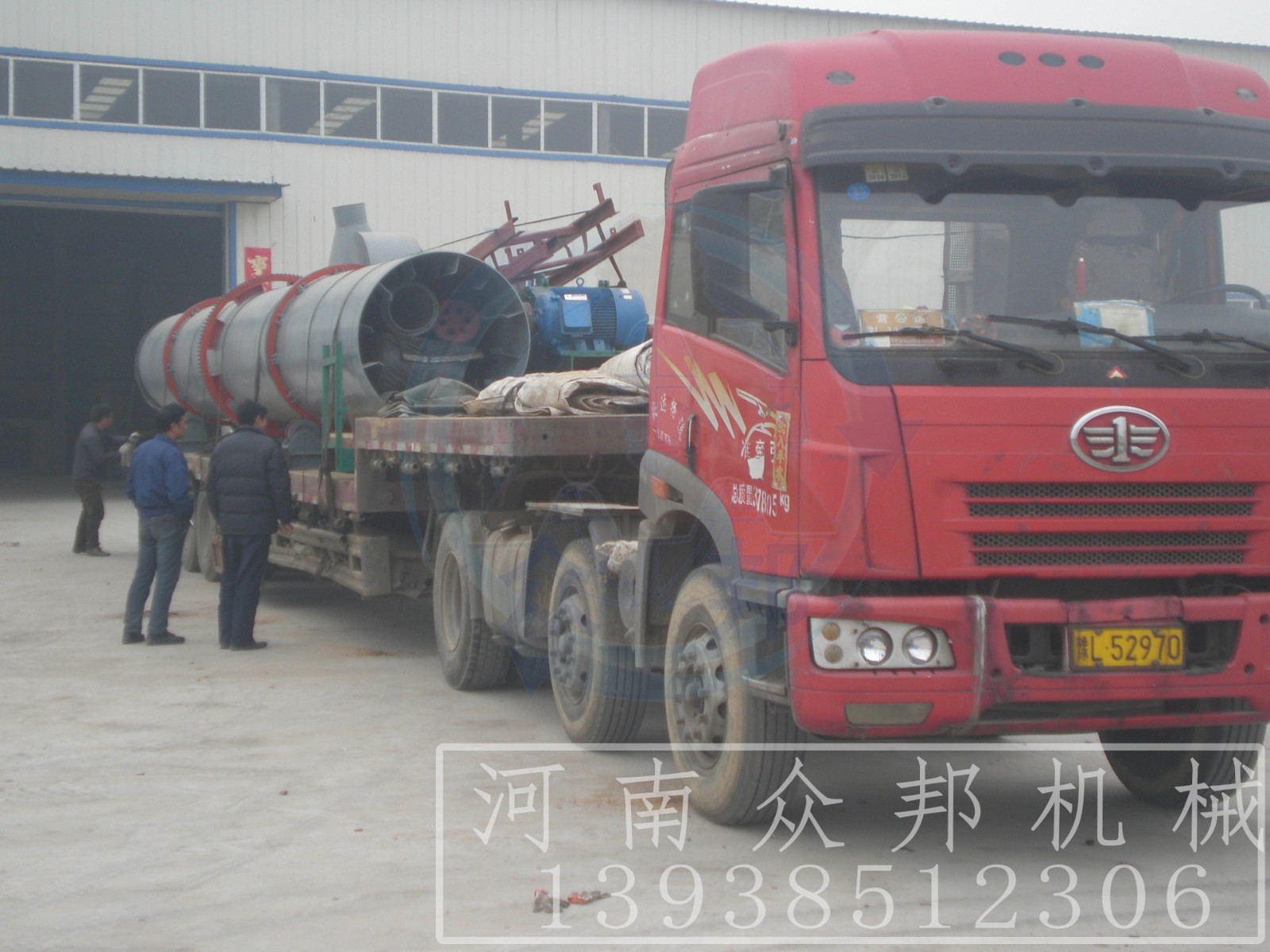

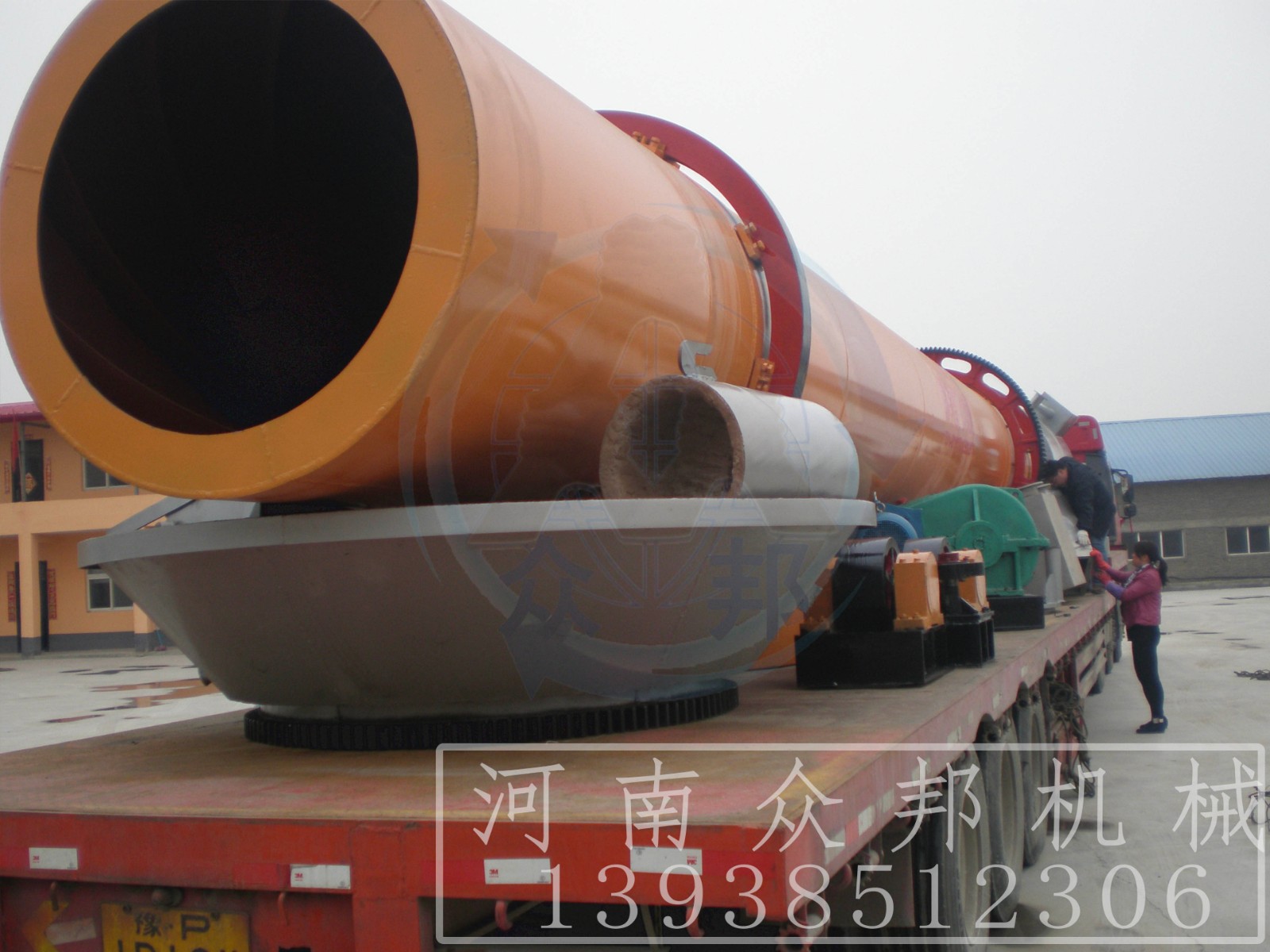

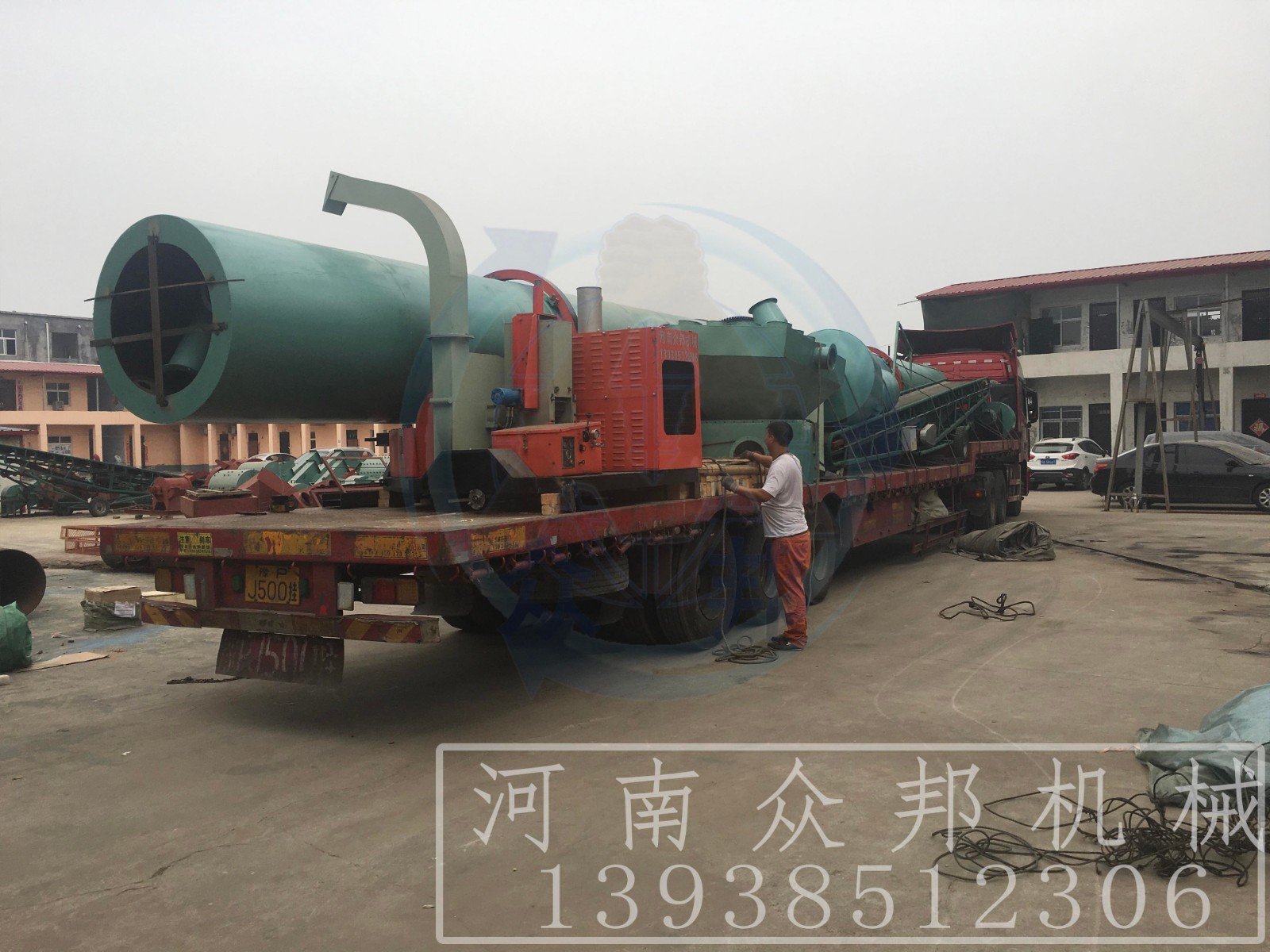

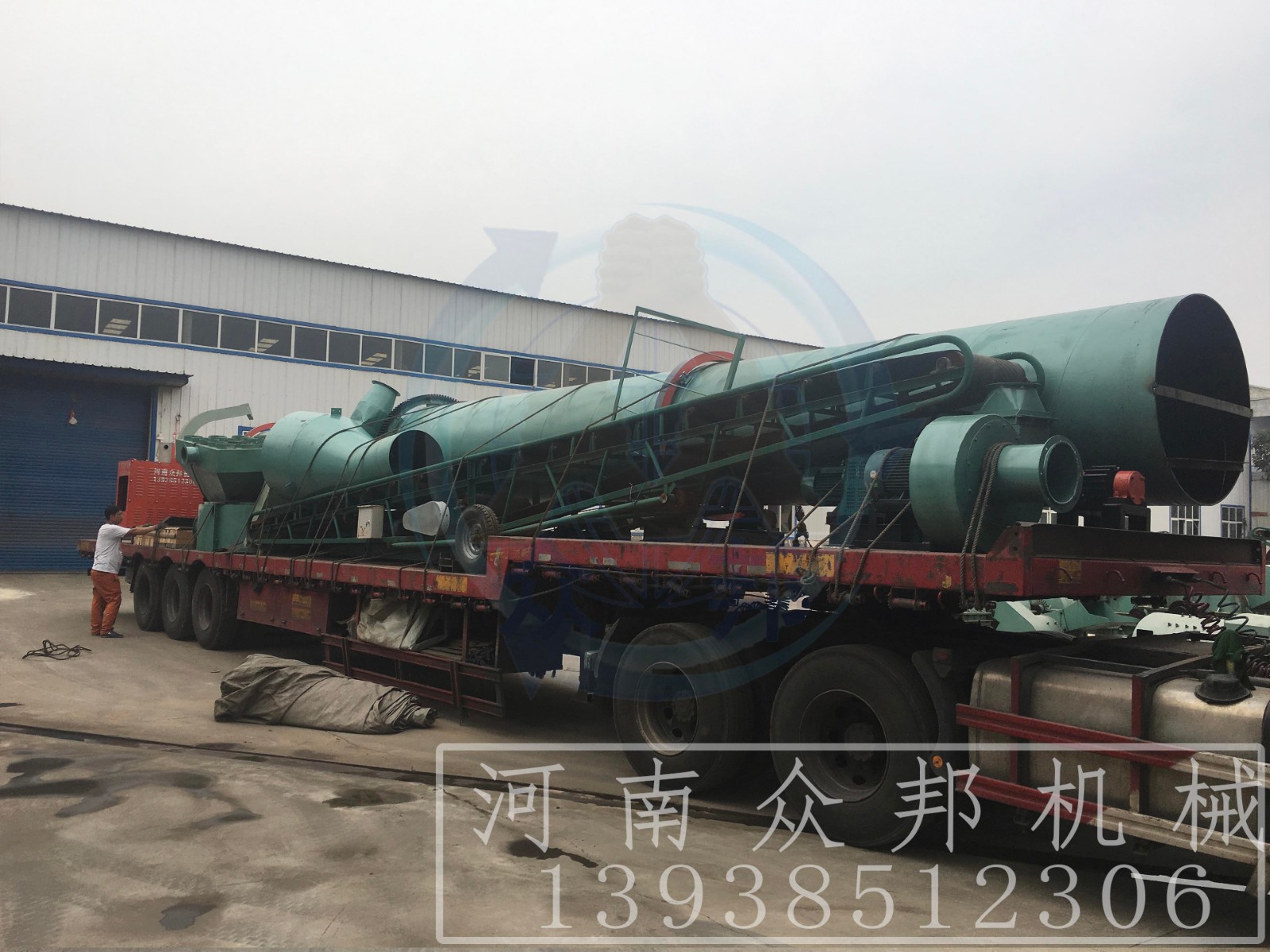

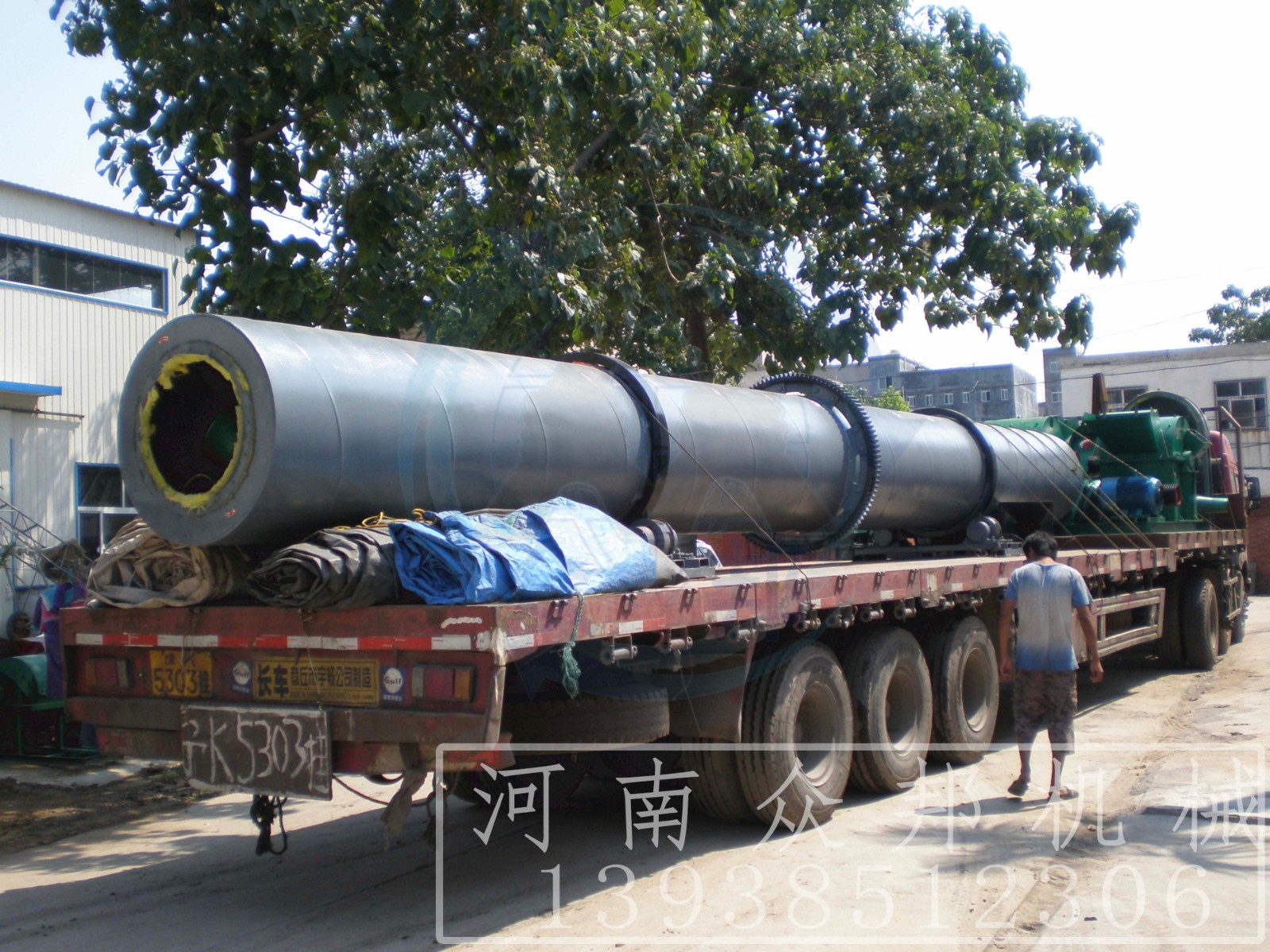

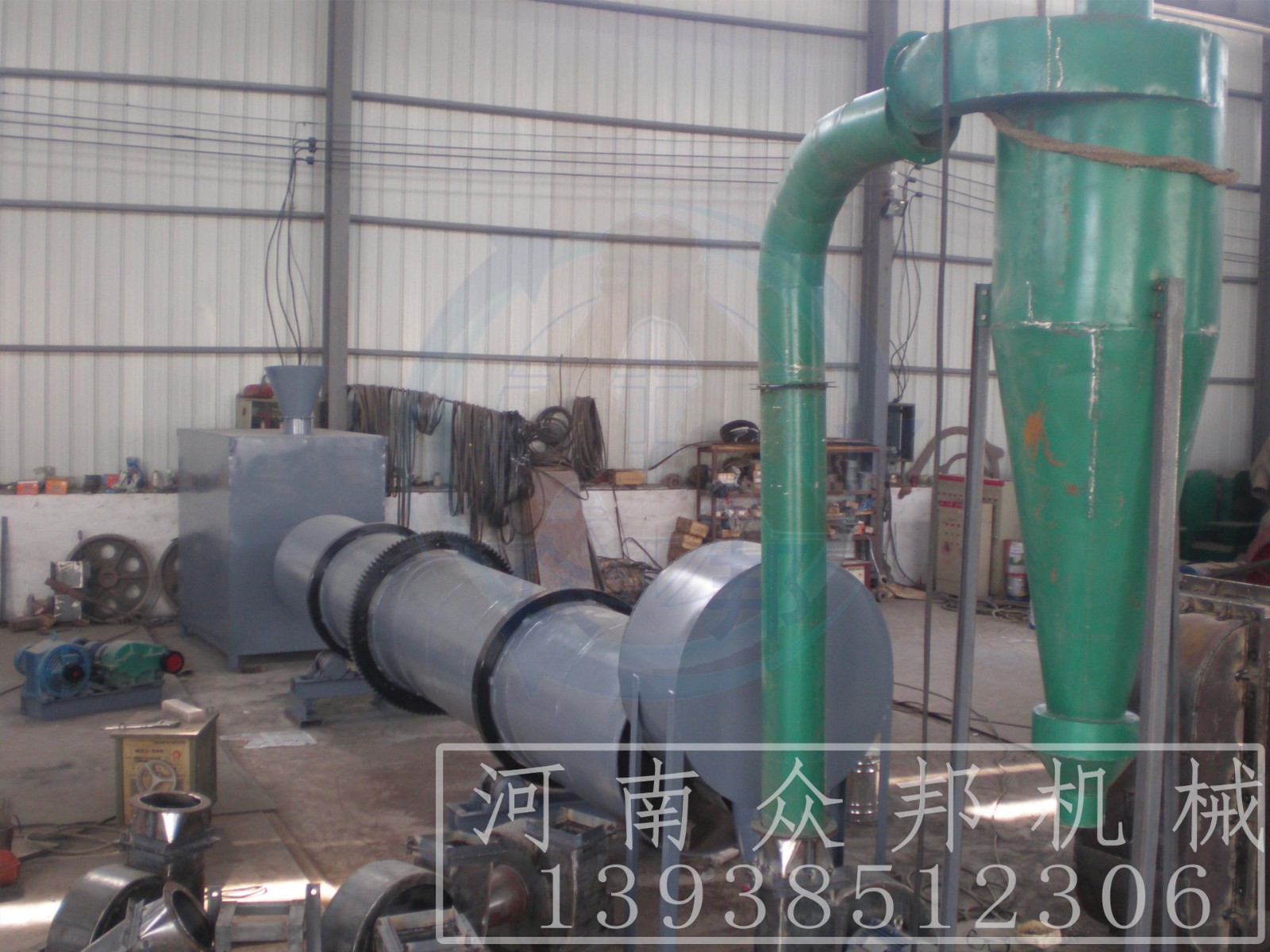

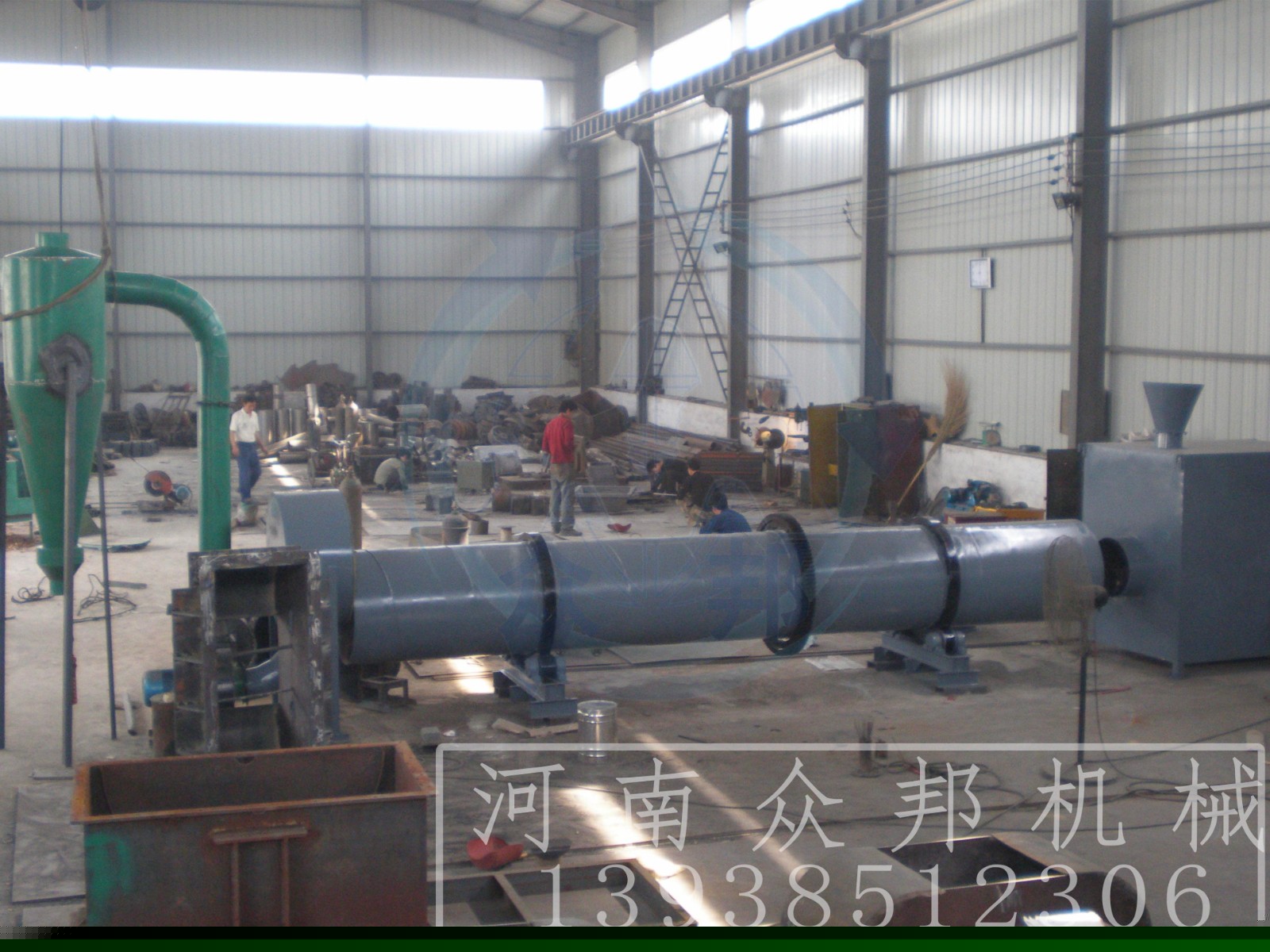

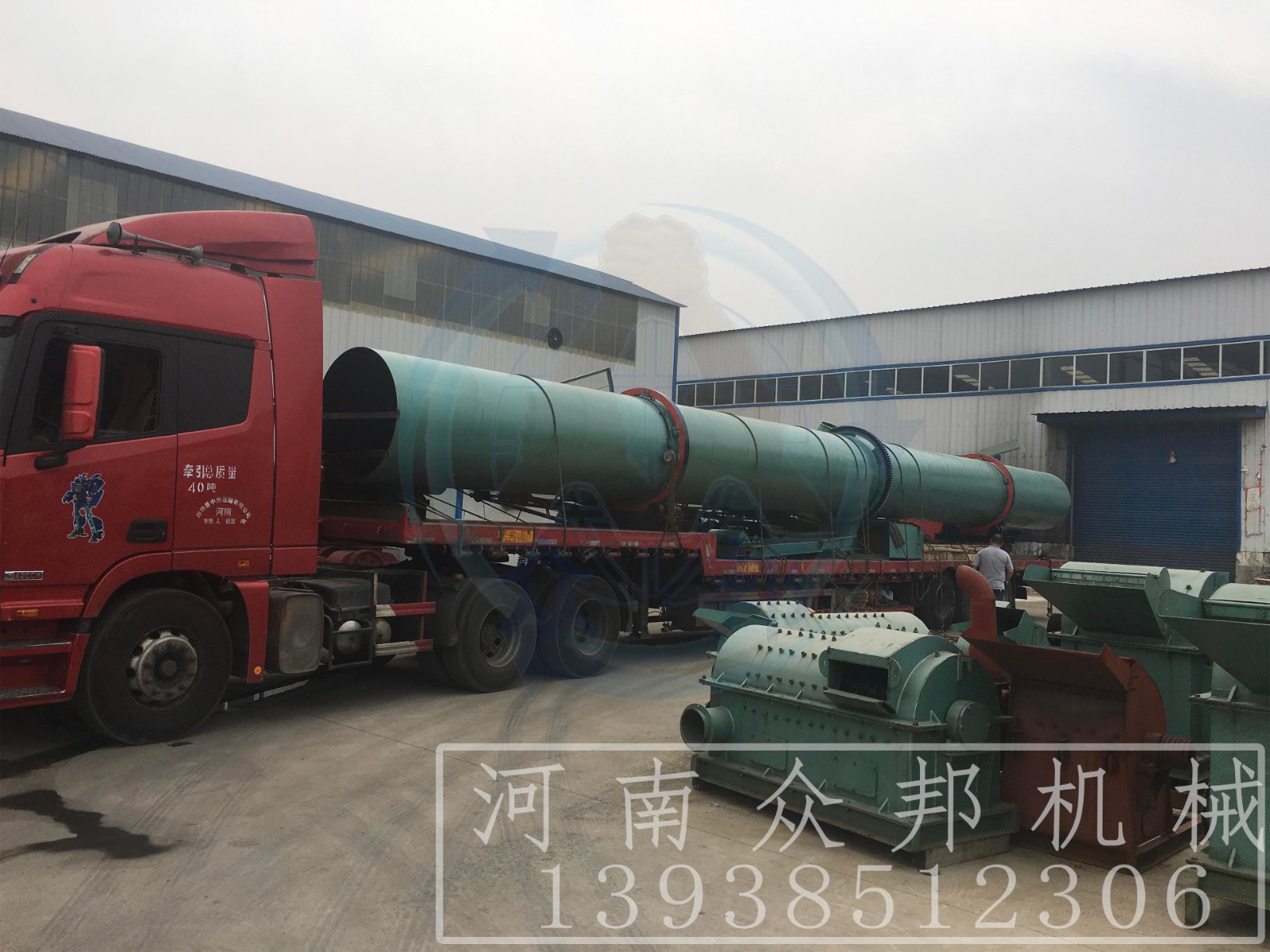

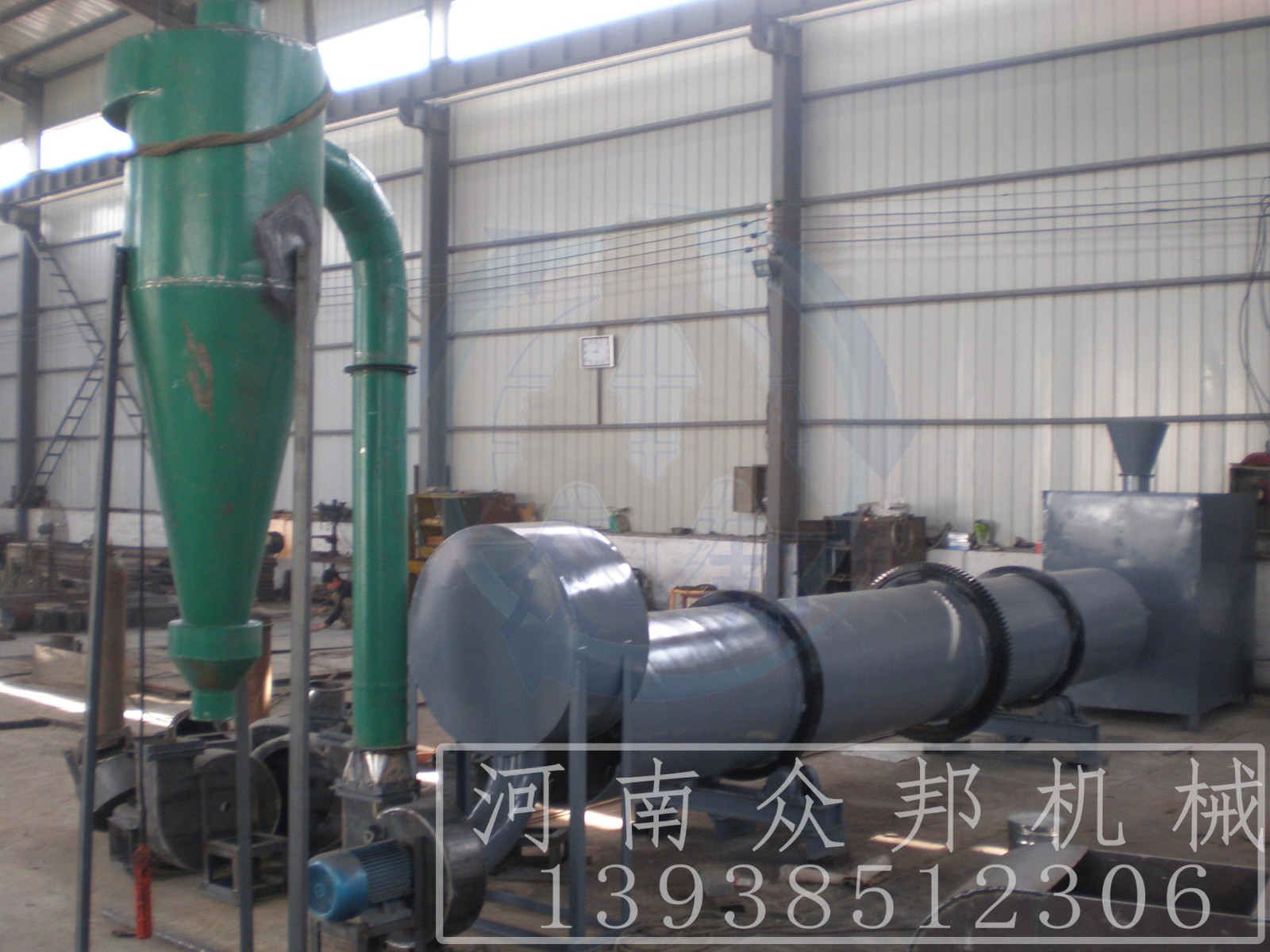

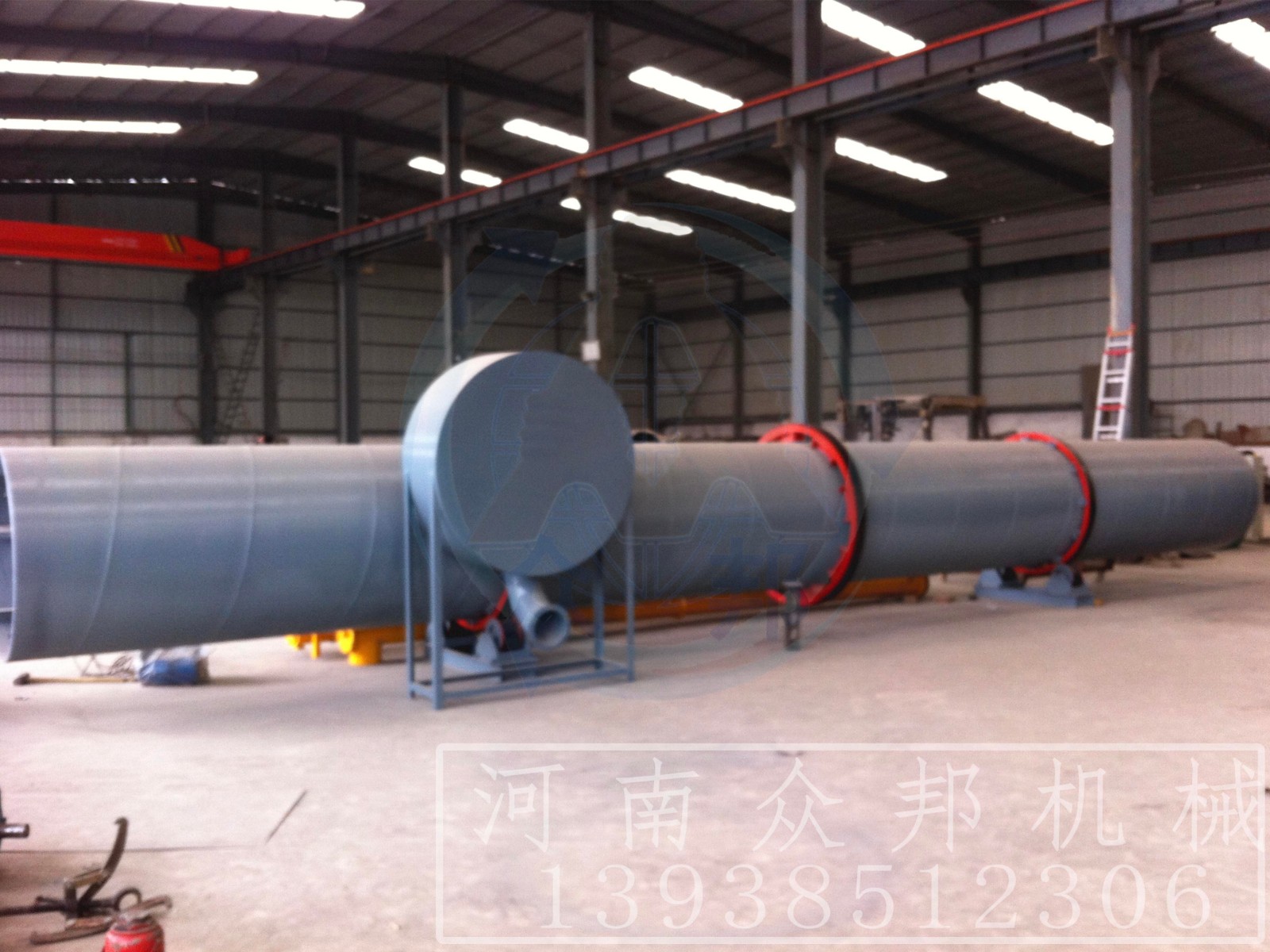

滾筒式烘干機圖片
